MicroSetp antgalio valymo ir kalibravimo stotelė

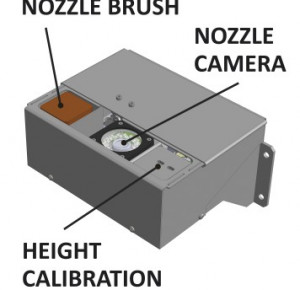

Antgalio valymo ir kalibravimo stotelė įrengta visose MSF staklėse. Ji atlieka tris funkcijas: nuvalo lazerinės pjovimo galvutės antgalį, kamera patikrina antgalio būklę, o talpinis aukščio jutiklis atlieka kalibravimą.

Kad nuo lazerinės galvutės antgalio būtų nuvalyti galimai po darbo prikibę purslai, pjovimo galvutė automatiškai po užprogramuoto pradūrimų skaičiaus atliks valymo ciklą, o jei reikia, taip pat atliks valymą operatoriaus nurodymu. Po automatinio nuvalymo staklės automatiškai tęs pjovimo programą toliau.

Kalibravimas talpiniu aukščio jutikliu gali būti atliekamas automatiškai po kiekvieno valymo ciklo arba operatoriaus nurodymu. Pjovimo galvutė pati atsistoja į reikiamą padėtį viršum nedidelės plokštelės ir pajuda žemyn, kol ją paliečia. Tada ji atlieka įtampos / nuotolio kreivės talpinio jutiklio elektroninėje dalyje matavimą ir linearizaciją.

Antgalio kamera naudojama antgalio būklei patikrinti. Nustačius viršum kameros, MMI konsolės skystųjų kristalų displėjuje parodomas išdidintas antgalio vaizdas. Tada operatorius nusprendžia, ar antgalį reikia pakeisti, o gal būtinas dar vienas valymo ciklas.

Gamintojas:MicroStep

Priedui tinkama CNC Įranga
