MicroStep MSF optinio pluošto lazeris su automatiniu vamzdžių padavimu

MSF staklės yra galinga lazerinio pjovimo sistema, skirta medžiagoms pjauti optinio pluošto lazeriu arba naudojant optinio pluošto lazerio ir plazmos derinį. Įranga skirta greitai išpjauti itin tikslias dalis ir pasižymi stebėtinai nedidelėmis techninės priežiūros ir eksploatavimo išlaidomis. Puikios MSF dinamikos pasiekiama dėl žemo rėmo, skaitmeninių AC pavarų ir tikslių planetarinių krumpliaračių. Įranga standartiškai komplektuojama su automatinio padavimo stalu.

MSF staklės yra galinga lazerinio pjovimo sistema, skirta medžiagoms pjauti optinio pluošto lazeriu arba naudojant optinio pluošto lazerio ir plazmos derinį.

  • Visiškai integruotas lazerinio pjovimo sprendimas.
  • Aukšta judėjimo dinamika ir pozicionavimo tikslumas.
  • Galinga ir naudotojui patogi kompiuterizuota iMSNC CNC kontrolės sistema.
  • Staklės atitinka šiuolaikinius saugos ir aplinkosaugos standartus.
  • Automatinio padavimo stalas.
  • Integruotas atliekų pašalinimo konvejeris.
  • Standartinė darbo zona nuo 3 x 1.5 m iki 6 x 3 m.
  • Aukščio kontrolė talpiniu jutikliu.
  • Mažesnės darbo sąnaudos ir našesnis už CO2 lazerį.

Pjovimo tipas

Lazerinis pjovimas

.

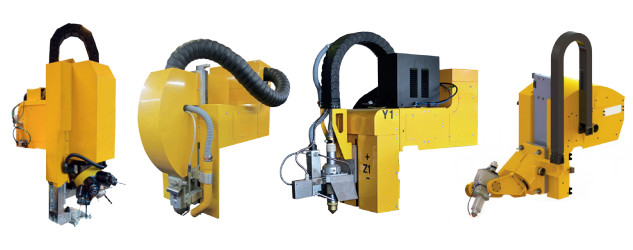

Standartiškai komplektuojama su lazerinių įrankių stotele. MSF staklių pjovimo pajėgumą galima padidinti pridedant plazminių įrankių stotelę. Revolverinė gręžimo galvutė su 6 įrankių padėtimis užtikrina sriegio formavimo ir kūgiško įgilinimo funkciją. Nuožulniam pjovimui gali būti įrengta 5 ašių nuožulnaus pjovimo įrankių stotelė.

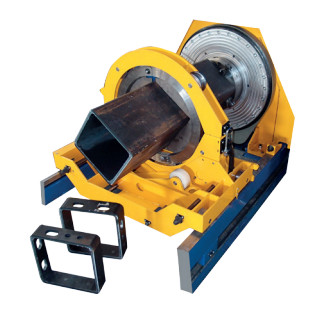

Greta paviršiaus plokščių pjaustymui MSF gali būti įtaisyta pjovimo zona apskritiems vamzdžiams ir tuščiaviduriams profiliams. Priklausomai nuo pjovimo zonos tipo vamzdžių skersmuo gali svyruoti nuo Ø20 mm iki Ø500 mm, o tuščiavidurių profilių skerspjūviai – nuo 20 x 20 mm iki 300 x 300 mm, kai maks. vamzdžio /profilio ilgis yra 6 m.
Naši ir naudotojui patogi kompiuterizuota iMSNC CNC kontrolės sistema ir operatoriaus konsolė su 17” TFT liečiamuoju ekranu.
Kombinuota antgalio išvalymo ir kalibravimo stotelė automatiškai kalibruoja talpinį aukščio jutiklį lazerio galvutėje, po greitojo pradūrimo šepetėliais nuvalo galimai prikibusius purslus nuo lazerio antgalio, o kamera patikrina antgalio angą.

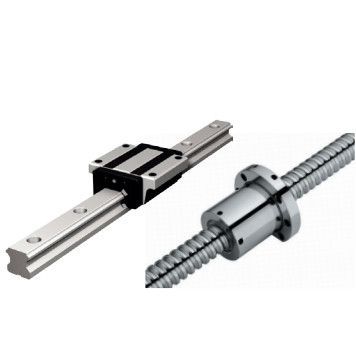

Itin tikslios tiesinės X ir Y ašių kreipiamosios ir Z ašies rutuliniai šarnyrai garantuoja tolygų ir tikslų judėjimą.

Funkcijos

Plokštės pjovimas
2D Pjovimas
Vamzdžių profilių pjovimas
Nuožulnus pjovimas
Gaminio skanavimas
Gaminio žymėjimas
Medžiagų tvarkymas
TECHNINIAI PARAMETRAI
Darbinis ilgis: 1000 - 12000 mm
Darbinis plotis: 1500 - 3000 mm
Maks. įrankių stotelių skaičius: 2
Maks. lazeriu pjaunamos žaliavos storis: pagal plazmos šaltinį
Maks. plazminiu būdu pjaunamos žaliavos storis: pagal plazmos šaltinį
Nuožulnus pjovimas: taip (žr. priedus)
Vamzdžių pjovimas: Ø 30 - 500 mm
Gręžimas ir sriegio formavimas: siųskite individualią užklausą
Pozicionavimo greitis: maks. 183 m/min
Dvikryptis pakartojamumas: 0.03 mm/m
Gamintojas: MicroStep


Atkreipkite dėmesį, kad lentelėje pateikti tipiniai parametrai. Jeigu Jūsų reikalavimai kitokie, kreipkitės į mus. Visi mūsų sprendimai individualiai taikomi prie klientų reikalavimų.
