MicroStep MasterCut Compact 3D pakreipiama įrankių stotelė

MasterCut Compact yra dinamiškos itin tikslios CNC pjovimo staklės, kurios tinka įvairiems pjovimo darbams naudojant plazmą ir deguonį atlikti. Dėl pažangaus dizaino ir itin kokybiškų komponentų šiose staklėse naujausios plazminio pjovimo funkcijos pateikiamos už prieinamą kainą – tikslūs kontūrai, aštrūs kampai, nedidelės skylės ir našus darbas. Staklės kompaktiškos, todėl gali būti perkeliamos ceche į reikiamą vietą, o tai, kad jos pristatomos jau surinktos, gerokai sutrumpina paleidimo laiką.

  • Pažangus dizainas ir aukštos kokybės dalys leidžia naudotis naujausiomis pjovimo plazma ir deguonimi funkcijomis už prieinamą kainą.
  • Kokybiškas pjovimas su didelės raiškos plazma, o taip pat ir standartiniais oro plazmos šaltiniais.
  • Dantratinės pavaros, kreivadančiai krumpliaračiai ir tiesinės kreipiamosios užtikrina nedideles skyles, aštrius kampus ir itin tikslius kontūrus.
  • Staklės kompaktiškos, todėl gali būti perkeliamos ceche į reikiamą vietą, o tai, kad jos pristatomos jau surinktos, gerokai sutrumpina paleidimo laiką.
  • Staklės atitinka įvairius saugos ir aplinkosaugos standartus.
  • Puikus dūmų ištraukimas pagal greitojo plazminio pjovimo standartus.
  • Mechaninės dalys apsaugotos dangčiais nuo dūmų ir sugadinimo.
  • Galimi darbinės zonos dydžiai nuo 1.5 m x 1.5 m iki 6 m x 2 m.
  • Veiksminga ir naudotojui patogi kompiuterizuota iMSNC® CNC kontrolės sistema.
    • Visiškas integravimas į tinklą.
    • Nuotolinė diagnostika ir pagalba.
    • Pažangios techninės priežiūros programinės įrangos priemonės.

Pjovimo tipas

Plazminis pjovimas
Dujinis pjovimas
Veiksminga ir naudotojui patogi kompiuterizuota iMSNC CNC kontrolės sistema ir CAM programinė įranga AsperWin, kuri pasiekiama iš 17” TFT liečiamojo ekrano.

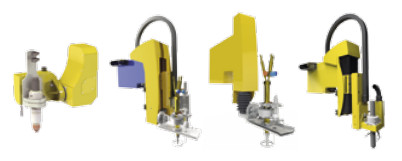

Universalioje važiuoklėje kombinuota technologija – plazma ir deguonis, o taip pat atskiros važiuoklės kiekvienai technologijai arba 3D plazminių įrankių stotelė su ACTG.
Tiesinės kreipiamosios užtikrina tolygų ir tikslų judėjimą.
Greitaeigiai AC varikliai, X ir Y ašių specialios pavaros užtikrina maksimalų pozicionavimo tikslumą.
Operatoriaus konsolė ant rėmo konstrukcijos.

Funkcijos

Plokštės pjovimas
2D Pjovimas
Nuožulnus pjovimas
Gaminio žymėjimas
TECHNINIAI PARAMETRAI
Darbinis ilgis: 1500 - 6000 mm
Darbinis plotis: 1500 - 2000 mm
Maks. įrankių stotelių skaičius: 1 (2 po 2000 mm pločio)
Maks. plazminiu būdu pjaunamos žaliavos storis: pagal plazmos šaltinį
Maks. deguonimi pjaunamos žaliavos storis: 100 mm
Nuožulnus pjovimas: Taip (žr. priedus)
Vamzdžių pjovimas: Nėra
Gręžimas ir sriegio formavimas: Nėra/td>
Pozicionavimo greitis: Maks. 51 m/min
Dvikryptis pakartojamumas: 0.05 mm/m
Gamintojas: MicroStep


Atkreipkite dėmesį, kad lentelėje pateikti tipiniai parametrai. Jeigu Jūsų reikalavimai kitokie, kreipkitės į mus. Visi mūsų sprendimai individualiai taikomi prie klientų reikalavimų.
