Mastercut yra universalios CNC pjovimo staklės, kurias galima naudoti visoje pramonėje, pradedant nedidelėmis dirbtuvėmis ir baigiant dideliais fabrikais. Pradinės versijos su X ašimi einančiais bėgeliais, kuri skirta visiškai automatizuotam pjovimui deguonimi arba tradiciniam plazminiam pjovimui, taikymo diapazonas gali išplėstas įvairiomis itin tikslaus pjovimo funkcijomis, įskaitant vamzdžių, profilių arba alkūnių pjovimą ir žymėjimą.
Staklės gali būti dviejų konfigūracijų – su tiesinėmis kreipiamosiomis arba bėgeliais X ašyje.
- Iš dviejų pusių sinchronizuota pavaros sistema išilginėje ašyje užtikrina labai gerą pjovimo kokybę
- Kelios staklių variacijos pritaikytos skirtingiems klientų reikalavimams
- Platus papildomų reikmenų asortimentas, pritaikant įvairias technologijas
- Tikslus pjovimas didelės raiškos plazmos šaltiniais, o taip pat standartiniais oro plazmos šaltiniais

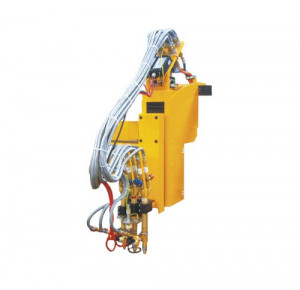

- Pjovimas 6 deguonies degikliais vienu metu maksimizuoja produktyvumą
- Veiksminga ir naudotojui patogi kompiuterizuota iMSNC® CNC kontrolės sistema
- Integruota nuotolinė diagnostika
- Staklės atitinka įvairius saugos ir aplinkosaugos standartus

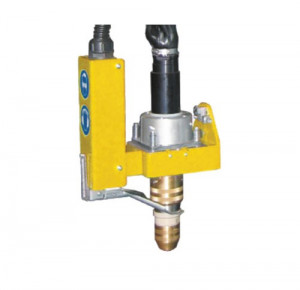

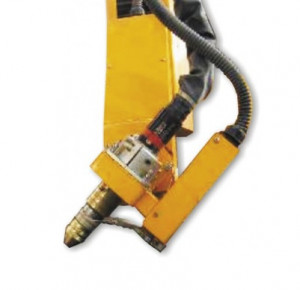

- Pažangi aukščio kontrolės sistema plazminiam pjovimui pagal patentuotus adaptyvius algoritmus, kuriuos palaiko rutuliniu šarnyru aktyvuojama Z ašis
Pjovimo tipas
Paprasta naudoti

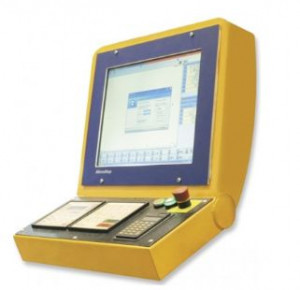

MicroStep iMSNC yra viena pažangiausių CNC pjovimo staklių valdymo sistemų. Ši sistema leidžia paprastai, nesudėtingai ir todėl patikimai eksploatuoti pjovimo įrangą per modernias naudotojo sąsajas: atskirai pastatoma operatoriaus konsolė su TFT liečiamuoju ekranu ir vienu arba dviem valdymo pulteliais su skystų kristalų displėjais rėmo šonuose. Norint maksimaliai išnaudoti įrangą ir pasiekti maksimalų lankstumą, atskira operatoriaus konsolė suteikia galimybę vienu metu ruošti ir redaguoti pjovimo planus, vykstant pjovimo procesui. Kadangi pačios staklės, iMSNC kontrolės sistema ir CAM programinė įranga AsperWin® yra to paties gamintojo – MicroStep, – tai leidžia taip pat vykdyti nestandartinius užsakymus ir kurti individualizuotus sprendimus.
- Integruota įrankių parametrų duomenų bazė
- Darbas su įvairiais įrankiais
- Automatinis įrankio parametrų priskyrimas pagal apdirbamą medžiagą
- Visiškas integravimas tinkle
- Nuotolinė diagnostika ir pagalba
- Parametrinis dinaminis pradūrimas
- Zoninis valdymas pjaunant partijas
- Keičiamų dalių tarnavimo laiko stebėsena
- Pažangi programinės įrangos priemonių priežiūra
Intraneto programėlės
Intraneto programėlės leidžia patogiai integruoti stakles į gamybos procesą ir suteikia prieigą prie jų per SQL duomenų bazes ir tinklo paslaugas. MicroStep iMSNC turi naujovišką žiniatinkliu paremtą sąsają prieigai prie kiekvienų staklių iš bendrovės intraneto per interneto naršyklę. Kiekvienos staklės turi savo pradžios tinklalapį, iš kurio galima pasiekti intraneto programėles.
MicroStep gamybos valdymas (MPM) prideda prie MicroStep sprendimų kompiuterizuotų proceso planavimo (CAPP) galimybių. Integruota užsakymų tvarkymo, subendrinimo, atsargų kontrolės, įrangos darbo planavimo ir vertinimo sistema padeda mažinti nebaigtų darbų apimtis, taupyti žaliavas ir šalinti operatoriaus klaidų tikimybę.
EkoInfo – įrangos eksploatavimo išlaidų vykdant konkrečią pjovimo programą įvertinimas.
Machine Info – įrangos ir operatoriaus veiklos stebėsena, kuri leidžia priskirti darbo našumo duomenis atskiroms pamainoms ir kurti konkrečius technologinius įrašus.
Funkcijos
Plokštės pjovimas
2D Pjovimas
Vamzdžių profilių pjovimas

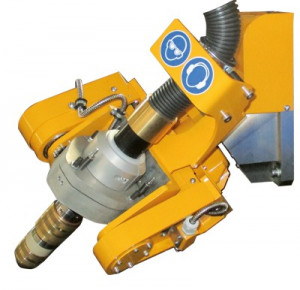

Nuožulnus pjovimas
Gaminio skanavimas
Gaminio žymėjimas| TECHNINIAI PARAMETRAI | |
| Darbinis ilgis: | 1500 - 30000 mm |
| Darbinis plotis: | 1500 - 4000 mm |
| Maks. įrankių stotelių skaičius: | 4 (6 pjaunant deguonimi) |
| Maks. plazminiu būdu pjaunamos žaliavos storis: | pagal plazmos šaltinį |
| Maks. deguonimi pjaunamos žaliavos storis: | 150 mm (pasirenkamai 200 mm) |
| Nuožulnus pjovimas: | taip (žr. priedus) |
| Vamzdžių pjovimas: | Ø 30 - 700 mm, maks. 10 t |
| Gręžimas: | Ø iki Ø 13 mm |
| Pozicionavimo greitis: | maks. 51 m/min (tiesinės kreipiamosios), maks. 43 m/min (bėgeliai) |
| Dvikryptis pakartojamumas: | 0.05 mm/m |
| Gamintojas: | MicroStep |
Atkreipkite dėmesį, kad lentelėje pateikti tipiniai parametrai. Jeigu Jūsų reikalavimai kitokie, kreipkitės į mus. Visi mūsų sprendimai individualiai taikomi prie klientų reikalavimų.
