ProfileCut yra universalios staklės, skirtos plieno konstrukcijų gamybai. Be papildomų vamzdžių, stačiakampių profilių ir lakštų pjovimo zonų jos turi specialią zoną struktūriniams profiliams, kaip antai: I, U, H arba L formos, pjaustyti. Kad būtų galima tiksliai padalyti ir atlikti pjovimus reikiamos sijos vietos, staklės turi lazerinį skenerį, kuriuo išmatuojama tiksli profilio forma pjovimo vietoje; tai leidžia kontrolės sistemai pakoreguoti įrankio judėjimą pagal tikrąją profilio formą. Be to, staklės turi sijų pragręžimo ir žymėjimo funkciją.
- Be papildomų vamzdžių, stačiakampių profilių ir lakštų pjovimo zonų jos turi specialią zoną struktūriniams profiliams, kaip antai: I, U, H arba L formos, pjaustyti.

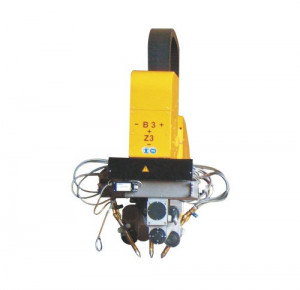

- Aukštos kokybės pjovimas didelės raiškos plazma ir standartiniais oro plazmos šaltiniais arba deguonimi

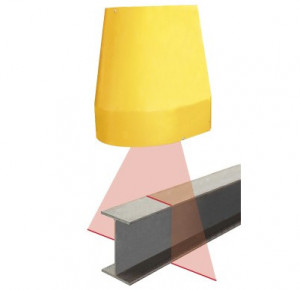

- Lazerinis skeneris, kuriuo išmatuojama tiksli profilio forma pjovimo vietoje; tai leidžia kontrolės sistemai pakoreguoti įrankio judėjimą pagal tikrąją profilio formą.

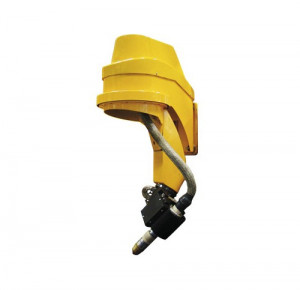

- Turi 5 ašių rotatorių nuožulniam pjovimui ir ACTG nuožulnų pjovimo tikslumui padidinti.

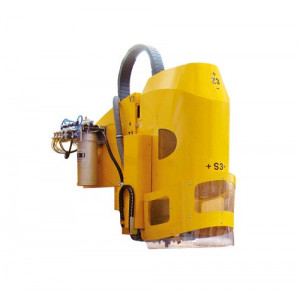

- Gręžimo ir sriegio formavimo galvutės su automatiniu įrankių pakeitimu.
- Dangčiai mechaninių dalių apsaugai.
- Veiksminga ir naudotojui patogi kompiuterizuota iMSNC CNC kontrolės sistema.
- Visiškas integravimas į tinklą.
- Nuotolinė diagnostika ir pagalba.
- Pažangios techninės priežiūros programinės įrangos priemonės.
Pjovimo tipas
- Lazerinis skeneris su nepriklausomomis Z, A ir B ašimis profilių formos ir padėties skenavimui
- Vamzdžių, kvadratinių ir stačiakampių profilių pjaustymo zona su rotaciniu vamzdžių pozicionavimo įtaisu
- Struktūrinių I, H, U ir L formos profilių pjaustymas atskiroje zonoje
- Visas lakštų bei įvairių dydžių kupolų pjaustymo funkcijų diapazonas
- Veiksminga ir naudotojui patogi kompiuterizuota iMSNC CNC kontrolės sistema ir operatoriaus konsolė su 17” TFT liečiamuoju ekranu
Funkcijos
Plokštės pjovimas
2D Pjovimas
Vamzdžių profilių pjovimas
Kupolų pjovimas
Sijų pjovimas
Nuožulnus pjovimas
Gręžimas sriegimas platinimas
Gaminio skanavimas
Gaminio žymėjimas
Medžiagų tvarkymasTinkantys profilio tipai
.
| TECHNINIAI PARAMETRAI | |
| Darbinis ilgis: | 1500 - 50000 mm |
| Darbinis plotis: | 1500 - 8000 mm |
| Maks. įrankių stotelių skaičius: | 6 (8 pjaunant deguonimi) |
| Maks. plazminiu būdu pjaunamos žaliavos storis: | pagal plazmos šaltinį |
| Maks. deguonimi pjaunamos žaliavos storis: | 300 mm |
| Nuožulnus pjovimas: | Taip (žr. priedus) |
| Vamzdžių pjovimas: | Ø 100 - 1500 mm, maks. 12 t |
| Tuščiavidurių profilių pjaustymas: | 100 x 100 - 600 x 600 mm |
| Dvitėjinių profilių pjaustymas: | maks. HEB 1000 |
| Gręžimas ir sriegio formavimas: | Ø 4 - 40 mm, M4 - M33, automatinis įrankių pakeitimas |
| Pozicionavimo greitis: | maks. 23 m/min |
| Gamintojas: | MicroStep |
Atkreipkite dėmesį, kad lentelėje pateikti tipiniai parametrai. Jeigu Jūsų reikalavimai kitokie, kreipkitės į mus. Visi mūsų sprendimai individualiai taikomi prie klientų reikalavimų.
