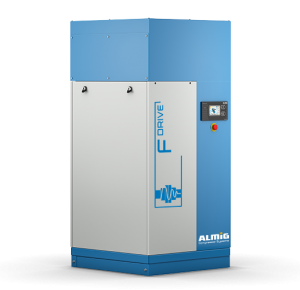

ALMiG F-Drive serija 5.5 - 75 kW

F-DRIVE serijos kompresoriai pasižymi energiją ir vietos taupymo savybėmis viename pakete. ALMiG, jau daugiau nei dešimt metų įrodėme, kad variklio ir kompresoriaus bloko vertikalaus išdėstymo koncepcija yra raktas į sėkmę tiek energijos efektyvumo, tiek įrengimo erdvės požiūriu.

Energiją taupantis greičio reguliavimas alyva aušinamu nuolatinio magneto varikliu, itin efektyvi kompresoriaus pakopa kartu su pažangiausia valdymo technologija ir kuo žemesnis triukšmo lygis – tai ALMiG atsakas į vis griežtesnius ateities reikalavimus.

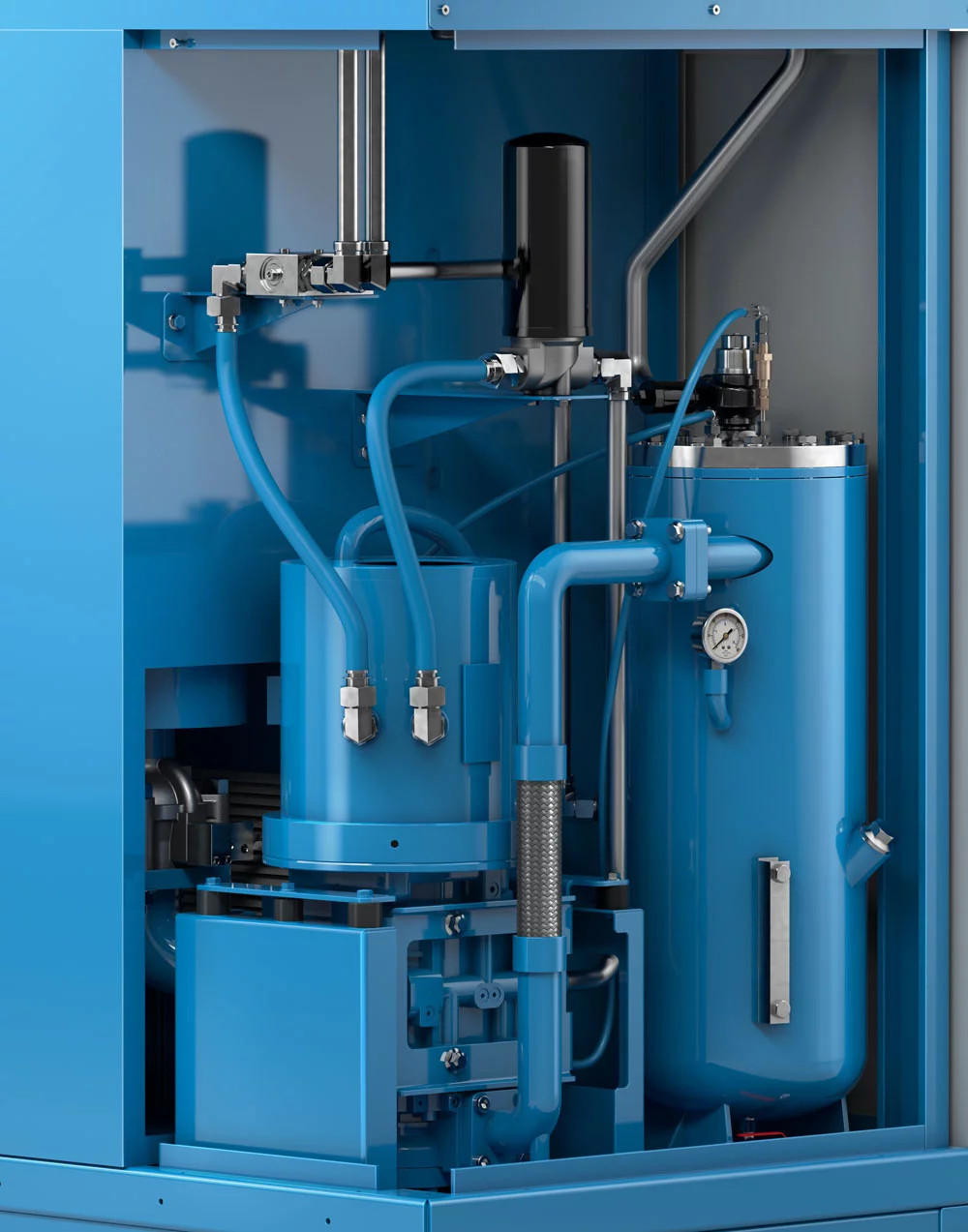

F-Drive serijos oro kompresoriai su greičio valdymu ir tiesiogine pavara naudojami visur, kur suspaustas oras turi būti generuojamas naudojant mažą, kompaktišką ir ypač tylią sistemą.

Alyva aušinamas nuolatinio magneto variklis turi lemiamų pranašumų, palyginti su standartiniais varikliais:

  • Energijos vartojimo efektyvumas yra panašus į IE4 arba geresnis
  • Nepriklausomas nuo greičio variklio aušinimas
  • Pavaros variklio šilumos panaudojimas šildymo tikslais

5.5 - 75
Įvesties galia kW
0.33 - 14.17
Tūrio srautas pagal ISO 1217 (C-2009 priedas) m³/min
5 - 13
Darbinis slėgis barais
Aušinimas
  • Oru aušinamas

Pritaikymas
  • Pramonė

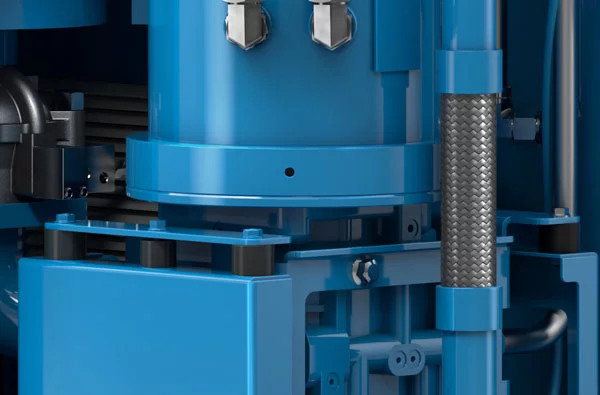

Pavara
  • Tiesioginė pavara su greičio kontrole

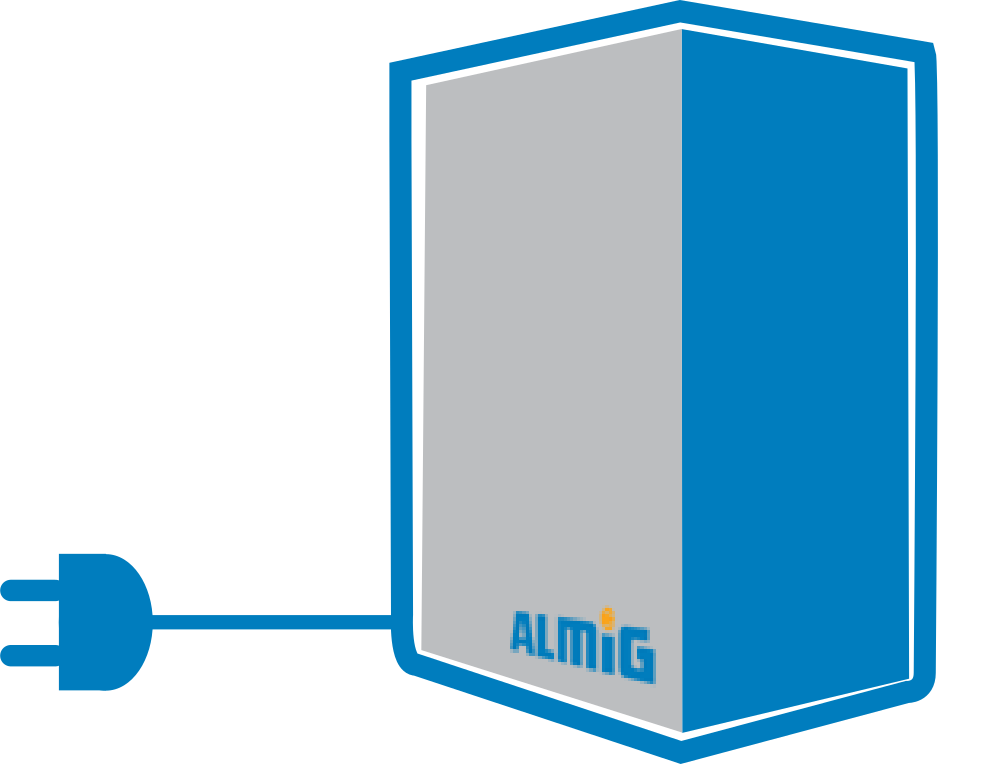

Šilumos panaudojimas


ALMiG kompresorius su integruotu arba modifikuotu šilumos panaudojimu

Kaip priedai F-Drive 18 gali būti integruoti plokšteliniai šilumokaičiai naudojami šilumos arba energijos atgavimui, siekiant atgauti oro suspaudimo metu pagamintą šilumos energiją. Tada tai gali būti naudojama šildyti patalpas ar vandenį. Esamos tepalinės ar dujinės šildymo sistemos gali būti naudojamos kartu ar net iš dalies pakeistos. F-Drive atveju tai reiškia, kad energijos atgavimo metu galima pasiekti naujas papildomas vertes!


iki 96% sunaudojamos šiluminės energijos
  • 76% iš alyvos aušintuvo
  • 14% iš papildomo aušintuvo
  • 6% nuo elektros variklio


iki 96% sunaudojamos šiluminės energijos

Beveik visiškai paverčiama šiluma

Su ALMiG SCD technologija sutaupysite iki 35% energijos

Išmanios valdymo sistemos
  • Optimalus viso jūsų suspausto oro tiekimo valdymas ir stebėjimas.
  • Maksimalus suspausto oro tiekimo patikimumas ir galimybė planuoti priežiūrą iš anksto.
  • Optimalus eksploatavimo patogumas ir išskirtinis ekonomiškumas.

Taupykite naudodami
  • Tikslus prisitaikymas prie tiekimo apimties
  • Mažiau tuščiosios eigos laiko
  • Didesnis efektyvumas
  • Pastovus linijos slėgis
  • Tiesioginė pavara
  • Mažiau nutekėjimo

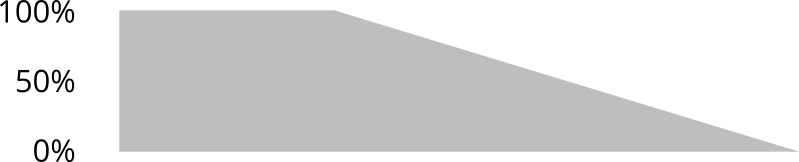

Reikalingas suspausto oro kiekis

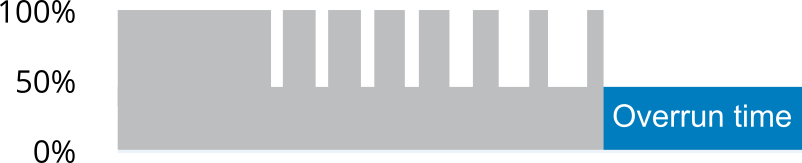

Įprastas apkrovos / tuščiosios eigos režimo valdymas

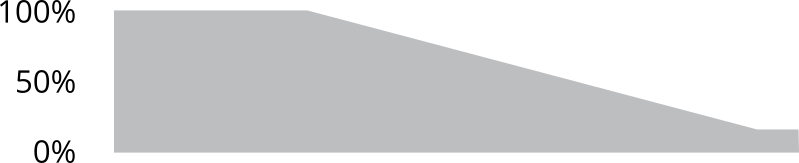

Greičio valdymas naudojant SCD technologiją

Tinkami priedai

2 skirtingi sistemos dydžiai:
  • COMBI 6–15: 270 l standartinis / 500 l pasirenkamas
  • COMBI 16– 22: 500 l standartinis
Visi šios serijos kompresoriai gali būti komplektuojami:
  • Su arba be receiveris
  • Su arba be džiovintuvo
  • Su arba be suspausto oro filtro
  • Su įvairiais valdymo panele pagal jūsų poreiki

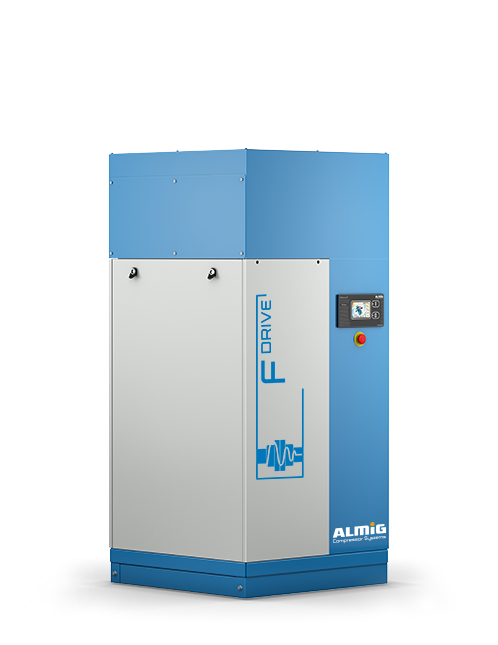

F-Drive 6-37 serija

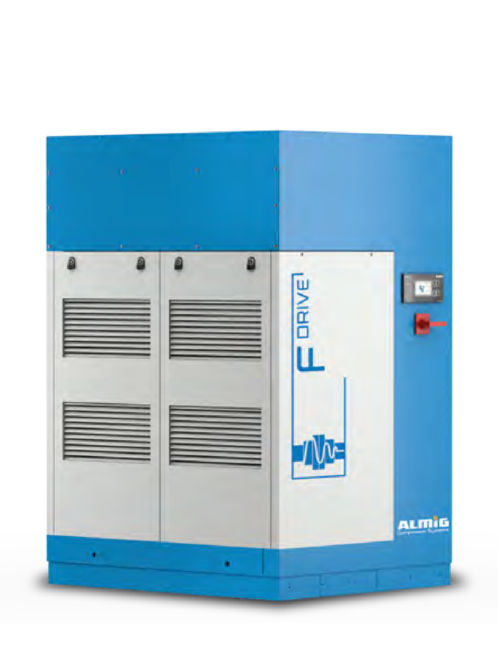

F-Drive 45-75 serija

Suderinami valdikliai

AIR CONTROL P
(Standartinis)
AIR CONTROL HE
(Pasirinktinai)

Techniniai duomenys

Techniniai duomenys 50 Hz
F-Drive Tūrio srautas pagal pagal ISO 1217 (C-2009 priedas) Nominali variklio galia Kompresoriaus matmenys
  min. max.
Modelis bar m3/min m3/min kW mm
F-Drive 6 5 - 13 0.33 0.94 5.5 660 x 690 x 1586
F-Drive 8 5 - 13 0.23 1.21 7.5 660 x 690 x 1586
F-Drive 11 5 - 13 0.23 1.84 11 660 x 690 x 1586
F-Drive 15 5 - 13 0.23 2.38 15 660 x 690 x 1586
F-Drive 18 5 - 13 0.42 3.52 18.5 790 x 800 x 1757
F-Drive 22 5 - 13 0.42 4.11 22 790 x 800 x 1757
F-Drive 30 5 - 13 0.93 6.00 30 940 x 850 x 1805
F-Drive 37 5 - 13 0.93 6.98 37 940 x 850 x 1805
F-Drive 45 5 - 13 0.88 8.34 45 1395 x 1105 x 1890
F-Drive 55 5 - 13 1.55 10.77 55 1395 x 1155 x 2000
F-Drive 75 5 - 13 1.56 14.17 75 1395 x 1155 x 2000
